400Hz und 28Vdc-Stecker

Neu im Portfolio: 400Hz/ 28Vdc-Stecker für Bodenstromgeräte.
Der bekannte Hersteller LPA hat mit der neuen P-Steckerserie eine interessante Alternative vorgestellt:

  • Völlig wasserdichte Stecker (IP66/IP67 zertifiziert)
  • Ohne Einsatz von Hartzen, dadurch schnelle Montage und geringeres Gewicht für den Nutzer.
  • Neue Materialien sind hoch verschleißfest und robust
  • Komponenten sind bei Verschleiß einzeln tauschbar, dadurch schnelle und kostengünstige Reparatur möglich.

LPA bietet Ihnen folgende Varianten an Steckern an:

  • Typ P400
    Einfacher, preisgünstiger 400Hz-Stecker
  • Typ PD400
    400Hz-Stecker mit wechselbaren Pins und Vorderteil. Auf Wunsch mit 90%-Steckkonakt lieferbar.
  • Typ PDS400
    400Hz-Stecker mit wechselbaren Pins und Vorderteil sowie LED und Schalter integriert. Auf Wunsch mit 90%-Steckkontakt lieferbar.
  • Typ P28
    28Vdc Stecker, erfüllt IPP66 & IP67, kein Vergießen erforderlich

Der P400-Stecker wird mit festen elektrischen Kontakten geliefert und bietet so eine kostengünstige Lösung. Dieser Stecker wird an mobilen Bodenstromgeräten (GPUs) eingesetzt.

Er ist für eine Vielzahl von zusammengesetzten und einadrigen 400Hz-Kabel geeignet.

Die Steckkontakte sowie der Vorderteil des Steckers können bei diesem Modell nicht getauscht werden.

TECHNISCHE DATEN

Nachstehend finden Sie detaillierte technische Daten und Abmessungen zum LPA-Stecker P400.

Klick auf die Bilder vergrößert.

Der PD400-Stecker wird mit einem abnehmbaren Frontstück und Ersatz-Frontkontakten geliefert. Dieser Stecker wird an mobilen Bodenstromgeräten (GPUs) eingesetzt.

Er ist für eine Vielzahl von zusammengesetzten und einadrigen 400Hz-Kabel geeignet.

Die abnehmbaren Leistungs-/Steuerkontakte und Kontaktisolator (Nase) sind leicht zu warten und auszutauschen.

Optional kann dieser Stecker mit einem 90%-Steckkontakt ausgestattet werden.

TECHNISCHE DATEN

Nachstehend finden Sie detaillierte technische Daten und Abmessungen zum LPA-Stecker PD400.

Klick auf die Bilder vergrößert.

Der PDS400-Stecker ist nach Kundenwunsch konfigurierbar. Frontstück- und kontakte können getauscht werden. Dieser Stecker wird überwiegend an Festanlagen (GPUs) eingesetzt.

Konfigurierbare Schalter und LEDs zur Steuerung und Anzeige der Steckerverwendung.

Er ist für eine Vielzahl von zusammengesetzten und einadrigen 400Hz-Kabel geeignet.

Die abnehmbaren Leistungs-/Steuerkontakte und Kontaktisolator (Nase) sind leicht zu warten und auszutauschen. Ebenso die Taster und LEDs.

Der (austauschbare) Mikroschalter innerhalb des „F“-Kontakts liefert ein Signal, sobald der Stecker zu 90 % in die passende Buchse eingeführt wurde (optionales Feature).

Optionale Temperatursensoren, die an den Kontakten A, B und C angebracht sind, können eine Überhitzung verhindern, wenn sie korrekt mit der Stromversorgung verbunden sind.

1
2
3
400Hz

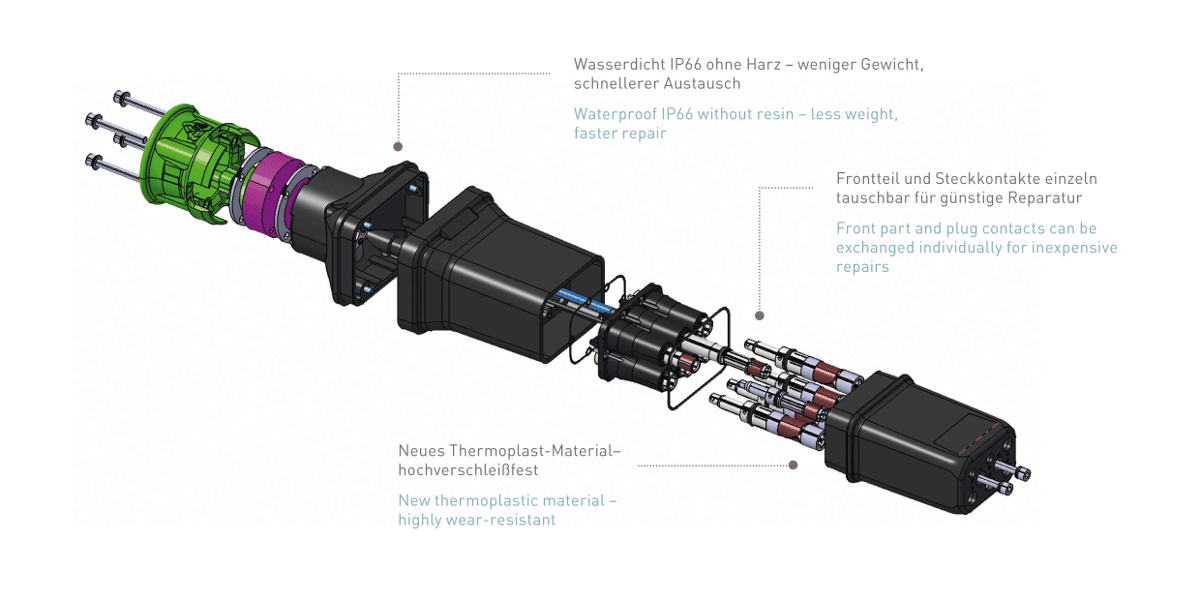

1

Wasserdicht IP66 ohne Harz – weniger Gewicht, schnellerer Austausch

2

Frontteil und Steckkontakte einzeln tauschbar für günstige Reparatur

3

Neues Thermoplast-Material – hochverschleißfest

TECHNISCHE DATEN

Nachstehend finden Sie detaillierte technische Daten und Abmessungen zum LPA-Stecker PDS400.

Klick auf die Bilder vergrößert.

Der LPA 28Vdc Typ P28.  Dieser Stecker wird überwiegend an mobilen Bodenstromgeräten (GPUs) eingesetzt.

Er ist für eine Vielzahl von zusammengesetzten 3- oder 5-adrigen Kabeltypen geeignet.

Weitere Eigenschaften:

  • Erfüllt IP66 & IP67, kein Vergießen nötig, geringes Gewicht (1,2kg)
  • Leichte Montage
  • austauschbare Kontakte

TECHNISCHE DATEN

Nachstehend finden Sie detaillierte technische Daten und Abmessungen zum LPA-Stecker 28Vdc – Typ P28.

Klick auf die Bilder vergrößert.

Neues Produkt – aktuelle Grafik folgt in Kürze

Verbindungsstück LPA Plane Power PJS400

Das Plane Power PJS400 Verbindungsstück (4ooHz) wurde entwickelt, um Verbundkabel mit mehradrigen Kabeln zu verbinden.

TECHNISCHE DATEN

Das LPA-Verbindungsstück zeichnet sich aus durch:

  • Ideal für den Einsatz mit Kabeleinholern/Aufrollern
  • Bietet eine sichere und robuste Verbindung verschiedener Kabeltypen
  • Stromversorgungen mit Verbundkabel können am Steckerende mit flexibleren Litzenkabeln verbunden werden
  • Externe Komponenten aus schlagfesten, thermisch stabilen und chemisch beständigen Polymeren
  •  Konfigurierbare Stöpsel für Kabel nach Industriestandard
  • Schutzart IP66 und IP67 (Kein Ausgiessen mit Harz erforderlich)
  • Lieferung mit Aufhängebügel für Stecker

Einsatzbereiche/ Eigenschaften:

  • 115/200V, 400Hz
  • 450A (Leistung), 35A (Steuerung)
  • Betriebstemperatur von -25°C bis +90°C
  • Gewicht – 1,7kg (ohne Kabel und Füllung)
